微波隔离器与环行器 同轴及带线元器件的原理与应用

微波隔离器和环行器是微波系统中不可或缺的非互易元器件，广泛应用于雷达、通信、电子对抗等领域。它们基于铁氧体材料的旋磁效应，实现信号的单向传输或顺序循环，有效保护敏感器件并提高系统稳定性。本文将介绍微波隔离器/环行器的基本概念，并重点探讨同轴隔离器/环行器和带线隔离器的原理、特点及应用。

一、微波隔离器与环行器的基本原理

隔离器是一种二端口器件，信号只能沿一个方向传输，反向传输时衰减很大。环行器是一种多端口器件（通常为三端口），信号按一定顺序循环传输（如1→2→3→1）。隔离器通常由环行器加负载构成，利用环行器的单向循环特性实现隔离。

它们的核心是铁氧体材料，在外部直流磁场和微波信号共同作用下，铁氧体产生旋磁效应，导致微波信号传播时呈现非互易性。通过合理设计传输线结构和磁场分布，即可实现隔离或环行功能。

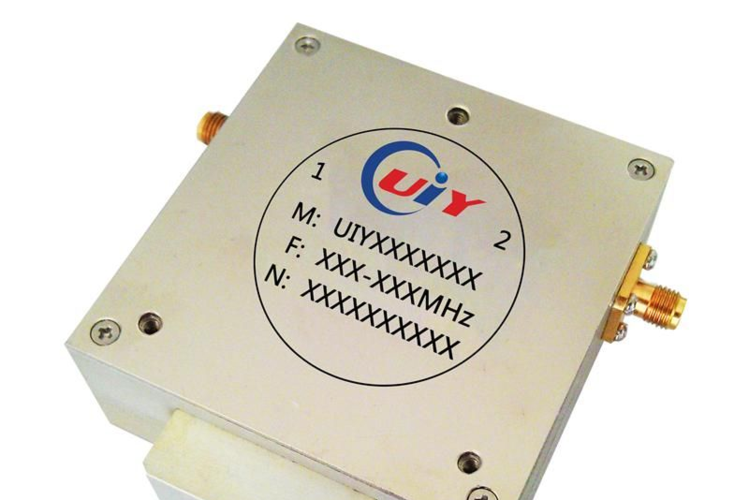

二、同轴隔离器/环行器

同轴隔离器/环行器采用同轴传输线结构，具有宽频带、低损耗、高功率容量等特点，广泛应用于各种射频微波系统中。

1. 结构类型

• 集中参数式：采用集总参数元件（如电容、电感）与铁氧体结合，适用于低频段（如VHF/UHF），体积小但带宽较窄。
• 分布参数式：基于同轴线的分布参数设计，适用于更高频率（如L/S波段），带宽较宽，功率容量大。
• 微带式：虽然属于带线类，但可与同轴连接器配合，形成同轴-微带混合结构。

2. 主要特点

• 宽频带：可覆盖多个倍频程。
• 低插入损耗：典型值0.3dB以下。
• 高隔离度：可达20dB以上。
• 高功率容量：可处理数百瓦至千瓦级功率。
• 良好的温度稳定性。

3. 典型应用

• 雷达发射/接收组件（T/R组件）中保护低噪声放大器。
• 基站天线馈线系统中隔离反射信号。
• 测试仪器中防止信号反射。

三、带线隔离器

带线隔离器（又称微带隔离器或带状线隔离器）采用平面传输线结构，易于集成，广泛应用于微波集成电路（MIC）和单片微波集成电路（MMIC）。

1. 结构类型

• 微带线隔离器：在介质基板上制作微带线路，铁氧体基片作为衬底或覆盖层，外加偏置磁场。
• 带状线隔离器：中心导体置于两层接地板之间，铁氧体材料填充其间，具有更好的屏蔽和更低的辐射损耗。
• 共面波导隔离器：便于与MMIC集成，适合毫米波频段。

2. 主要特点

• 体积小、重量轻：适合高密度集成。
• 易于批量生产：采用光刻工艺，成本低。
• 工作频率高：可覆盖X波段至毫米波频段。
• 功率容量有限：通常用于小信号场合。

3. 典型应用

• 相控阵雷达的T/R组件。
• 微波收发前端模块。
• 卫星通信终端。
• 5G massive MIMO天线系统。

四、选型考虑因素

选择隔离器/环行器时需考虑：

• 工作频率范围
• 插入损耗与隔离度要求
• 功率容量（连续波/峰值）
• 驻波比及连接器类型
• 温度范围及环境适应性
• 尺寸与安装方式

五、

同轴隔离器/环行器以其宽带、高功率特性成为大功率系统首选；带线隔离器则凭借小尺寸、易集成优势在微波集成电路中占据重要地位。随着5G、相控阵雷达和卫星通信技术的发展，对高性能、小型化隔离器/环行器的需求日益增长，推动了新型铁氧体材料、低温共烧陶瓷（LTCC）等技术的应用。隔离器/环行器将继续向更宽频带、更高频率、更高集成度和更低成本的方向演进。
