喇叭天线之七大家族 微波元器件的 cores 探秘

在微波通信、雷达、射电天文及电子对抗等领域，喇叭天线作为一种重要的微波元器件，以其结构简单、增益适中、方向图易于控制等优点，扮演着不可或缺的角色。喇叭天线并非单一形态，而是根据口面形状、结构特点和应用场景的不同，形成了一个庞大的“家族”。本文将系统梳理喇叭天线的“七大家族”，摆出它们的核心论据。

大家族一：扇形喇叭天线（Sectoral Horn）
扇形喇叭天线是最基础的喇叭类型之一，它仅在一个平面上扩展。若仅在H面（磁场所在平面）扩展，称为H面扇形喇叭；若仅在E面（电场所在平面）扩展，则称为E面扇形喇叭。其特点是结构相对简单，在扩展面内波束较宽，适用于对某一平面波束宽度有特定要求的场景，但增益通常低于角锥喇叭。

大家族二：角锥喇叭天线（Pyramidal Horn）
角锥喇叭天线同时在E面和H面两个正交平面上扩展，口面呈矩形。它结合了E面和H面扇形喇叭的特性，能够产生笔形波束，且增益较高，是应用最为广泛的一种喇叭天线。角锥喇叭的设计灵活，可以通过调整两个平面的张角来优化E面和H面的波束宽度及旁瓣电平，广泛用于标准增益天线、馈源和测试探头。

大家族三：圆锥喇叭天线（Conical Horn）
圆锥喇叭天线是圆形口径的喇叭，由圆波导逐渐张开而成。它能够辐射轴对称的波束，且在主平面内具有良好的旋转对称性。圆锥喇叭常用于需要圆极化波或旋转对称波束的系统中，例如作为反射面天线的馈源，或用于射电望远镜的馈源网络。其加工通常比矩形喇叭复杂，但在某些应用中能提供更优的性能。

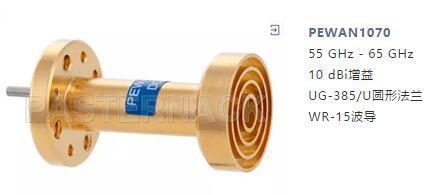

大家族四：波纹喇叭天线（Corrugated Horn）
波纹喇叭天线的内壁具有周期性波纹结构，这些波纹能够改变电磁波在喇叭内的传播特性。其最大优点是能产生近乎理想的轴对称波束，具有极低的交叉极化电平和良好的旁瓣抑制。波纹喇叭是高性能反射面天线（如卫星通信地球站、射电天文望远镜）的首选馈源，但其结构复杂、加工成本高，是典型的“高端家族成员”。

大家族五：双脊喇叭天线（Double-Ridged Horn）
双脊喇叭天线在喇叭内部引入金属脊结构，从而显著展宽了天线的工作带宽。它可以覆盖多个倍频程，例如2-18GHz甚至更宽，是超宽带（UWB）应用中的主力军。双脊喇叭常用于电磁兼容（EMC）测试、雷达警告接收机和电子侦察系统。其代价是增益和方向图在整个频带内可能有所波动，且加工精度要求高。

大家族六：加脊喇叭天线（Ridged Horn，含单脊与多脊变体）
加脊喇叭天线是双脊喇叭的广义族，包括单脊、四脊乃至多脊结构。单脊喇叭可在特定极化方向获得宽带宽特性；四脊喇叭则能实现双极化或圆极化超宽带工作。这类天线在极化分集、极化测量和宽带通信中独具优势。通过调整脊的形状和位置，可以优化阻抗匹配和波束特性，是宽带微波元器件中的“多面手”。

大家族七：透镜喇叭天线（Lens-Corrected Horn）与特殊介质加载喇叭
这一家族包括在喇叭口面加装介质透镜或特殊介质加载结构的天线。介质透镜用于校正喇叭口面的相位分布，从而提高增益、降低旁瓣。相对传统喇叭，它能在较短的长度内实现较高的增益。特殊介质加载喇叭（如介质杆喇叭）则用于特定频段或特殊波束成型需求。这些结构往往针对特定应用定制，是喇叭家族中的“特长生”。

喇叭天线的“七大家族”各有其独特的设计原理和应用场景。从基础的扇形、角锥到高性能的波纹、宽带的双脊，再到特殊的透镜加载型，它们共同构成了微波元器件中一支功能强大、适应性广泛的重要力量。在实际工程中，选择哪一类喇叭天线，需要根据工作频段、带宽、增益、极化、波束形状及成本等多维度进行权衡。随着微波毫米波技术的进步，喇叭天线家族必将涌现出更多新型结构，继续在无线世界中发挥关键作用。
